고탄성뉴핑거 조인트
> 사업분야 > 고탄성뉴핑거 조인트
본문내용

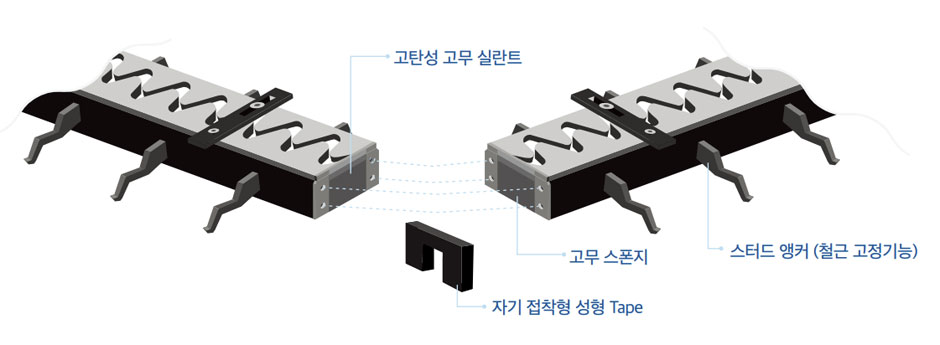

결합도
신축이음장치의 가장 취약한 연결부위는 자기 접착형 성형 Tape를 장착하여 완벽한 누수 방지의 구조로 되어 있습니다. 상기와 같이 결합되어 완벽한 방수성과 최적의 내구성을 보장합니다.

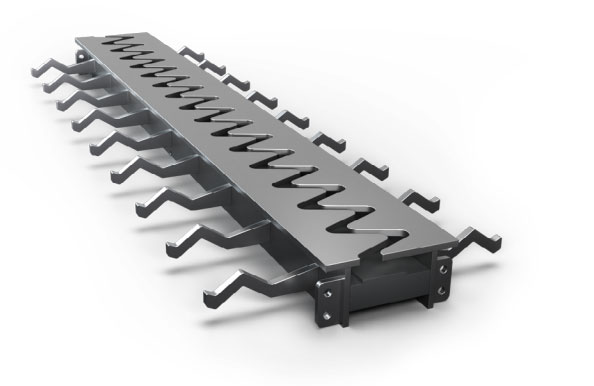

제품사진
- 굴절형 스터드로 환봉 스터드의 철근 단략 취약점을 개선
- 연결 보강판 사이의 유간 공간에는 고탄성 고무 실란트가 충진되어 유간 사이에 완전 방수가 된다.
- 유간 공간이 고무재인 신축이음장치는 동절기 갈라짐 현상이 발생하나, 고탄성 고무 실란트는 균열 갈라짐 현상시 교체하지 않고 다시 봉합시킬 수 있어 경제적이다.

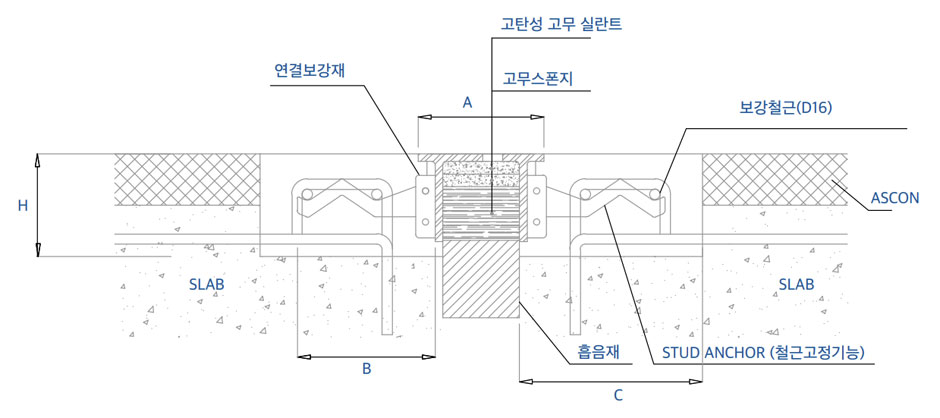

표준마감설치도
치수표
단위 : mm
| Model No. | 물품식별번호 | 신축량 | 유간 | A | B | C | H | ||
|---|---|---|---|---|---|---|---|---|---|
| Min | Mid | Max | |||||||
| KLSP-NFJ50 | 24455368 | 50 | 25 | 50 | 75 | 180 | 200 | 330 | 150 |
| KLSP-NFJ80 | 24455370 | 80 | 40 | 80 | 120 | 240 | 200 | 380 | 150 |
| KLSP-NFJ100 | 24455365 | 100 | 50 | 100 | 150 | 272 | 200 | 380 | 200 |
| KLSP-NFJ120 | 24455366 | 120 | 60 | 120 | 180 | 332 | 250 | 380 | 200 |
| KLSP-NFJ160 | 24455367 | 160 | 80 | 160 | 240 | 390 | 250 | 380 | 200 |
