교량받침의 개요

교량받침은 상부구조에 작용하는 하중을 하부구조에 전달하고, 온도, 건조수축, 크리프와 활하중의 이동과 회전으로 인하여 발생하는 상부구조의 변위, 변형을 원활하게 함으로써 교량 내에 발생하는 2차 응력을 최소화하는 기계적 장치이다.

교량받침 기능

하중 전달기능 상부구조에 작용하는 사, 활하중을 하부구조의 기초지반에 정확히 전달하는 기능
신축기능 상부구조의 하중재하, 온도변화, 콘크리트의 크리프, 건조수축 등에 의해 발생하는 신축 및 지진시 상 하부 구조간의 상대변위를 원활하게 흡수하는 기능
회전기능 활하중 등 하중의 재하에 의해 발생하는 상부구조의 휨 등, 상 하부공 지점에서의 회전변위를 원활하게 흡수하는 기능

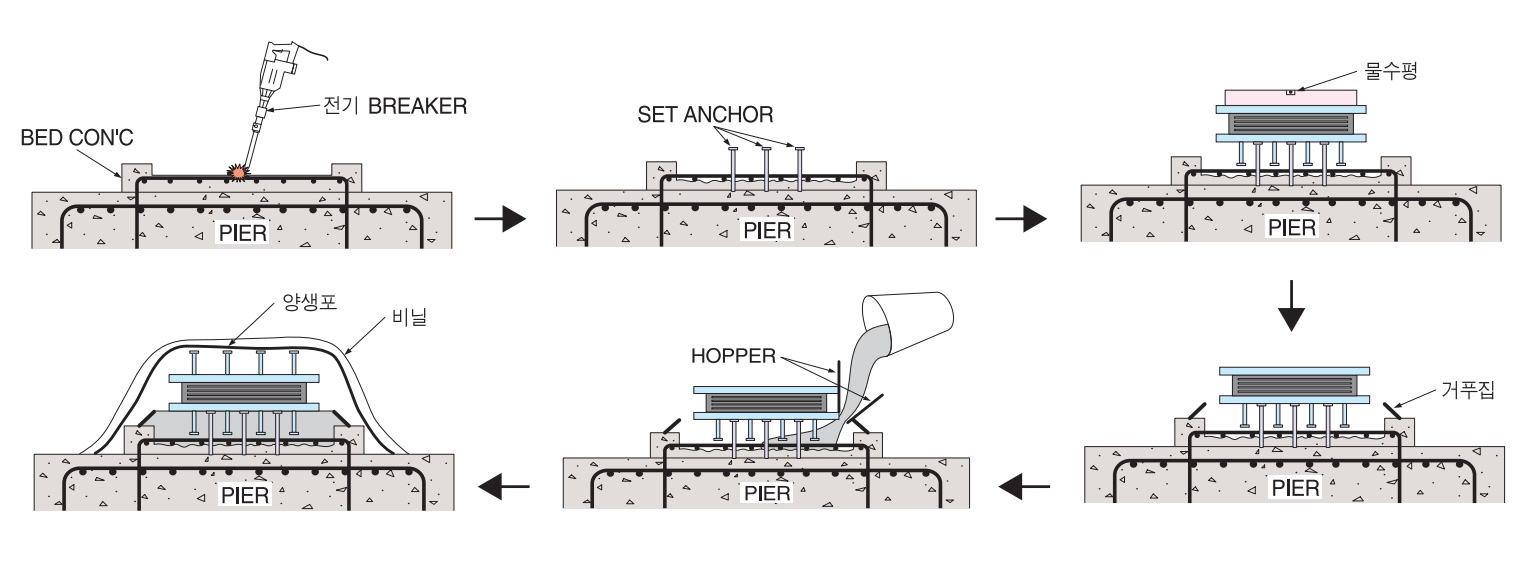

교량받침 설치순서

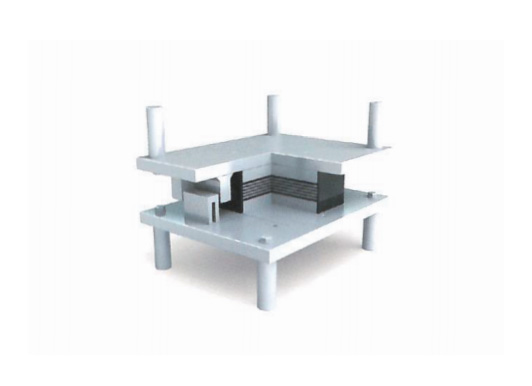

  • 고정단

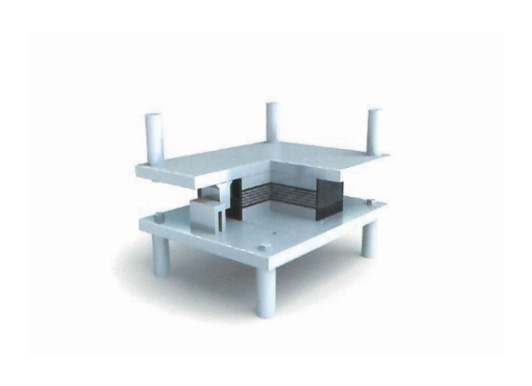

  • 일방향(교직방향) 가동단

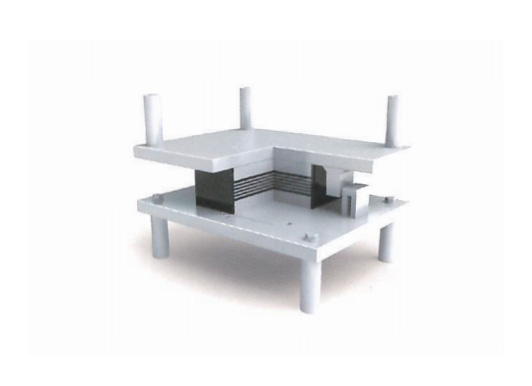

  • 일방향(교축방향) 가동단

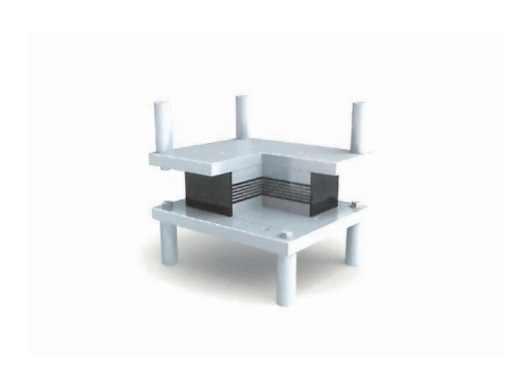

  • 양방향 가동단
