고탄성뉴모노셀 조인트
> 사업분야 > 고탄성뉴모노셀 조인트
본문내용

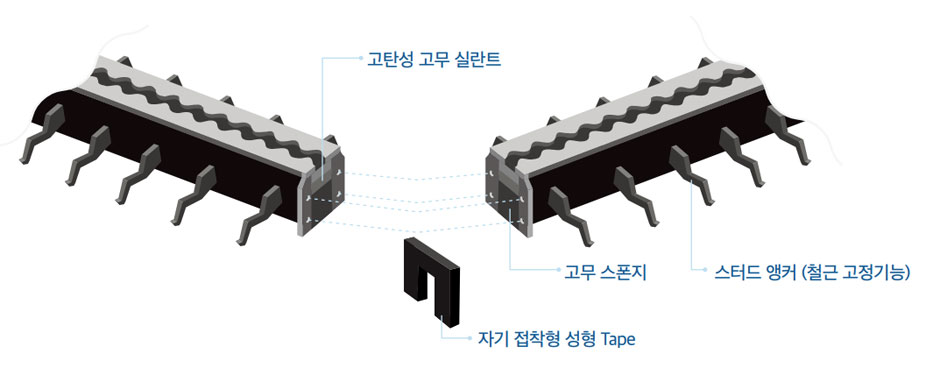

결합도
신축이음장치의 가장 취약한 연결부위는 자기 접착형 성형 Tape를 장착하여 완벽한 누수 방지의 구조로 되어 있습니다. 상기와 같이 결합되어 완벽한 방수성과 최적의 내구성을 보장합니다.

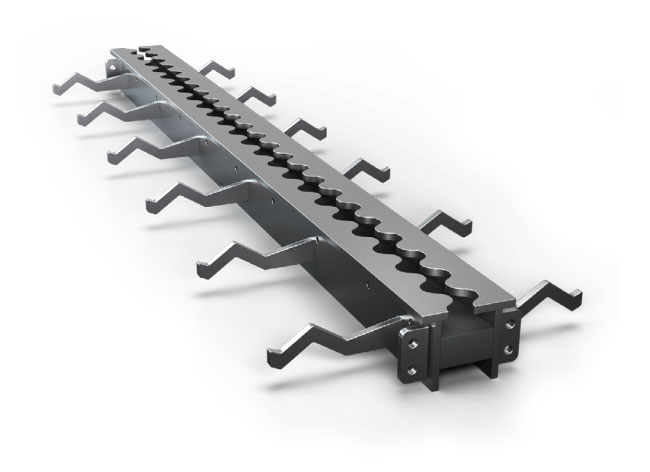

제품사진
- 굴절형 스터드로 환봉 스터드의 철근 단략 취약점을 개선
- 연결 보강판 사이의 유간 공간에는 고탄성 고무 실란트가 충진되어 유간 사이에 완전 방수가 된다
- 유간 공간이 고무재인 신축이음장치는 동절기 갈라짐 현상이 발생하나, 고탄성 고무 실란트는 균열 갈라짐 현상시 교체하지 않고 다시 봉합시킬 수 있어 경제적이다.

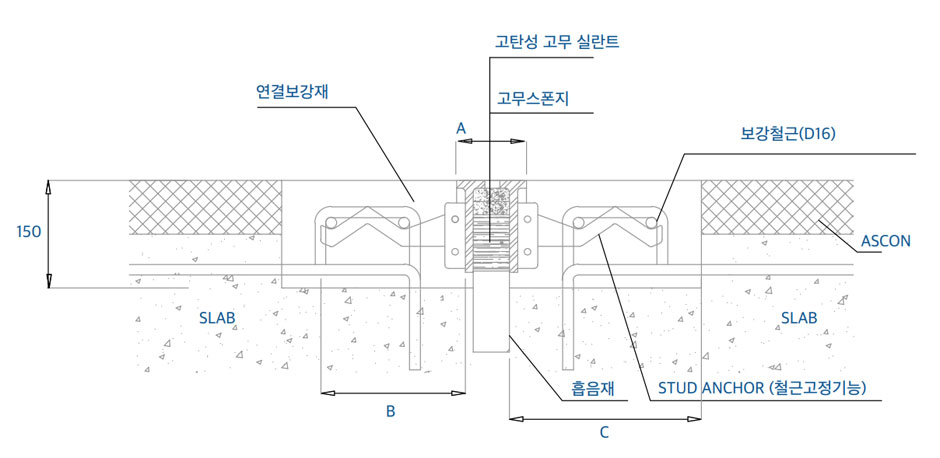

표준마감설치도
치수표
단위 : mm
| Model No. | 물품식별번호 | 신축량 | 유간 | A | B | C | ||
|---|---|---|---|---|---|---|---|---|
| Min | Mid | Max | ||||||
| KLSP-NMC30 | 24455372 | 30 | 15 | 30 | 45 | 95 | 200 | 300 |
| KLSP-NMC50 | 24455373 | 50 | 25 | 50 | 75 | 114 | 200 | 300 |
| KLSP-NMC80 | 24455375 | 80 | 40 | 80 | 120 | 141 | 200 | 350 |
| KLSP-NMC100 | 24455371 | 100 | 5 | 100 | 150 | 151 | 250 | 370 |
